用途：XZXG型中心傳動刮泥機一般用於池徑小於18m的各種圓形沈澱池底刮泥 ，正常為中心進水中心排泥 ，周邊出水.保證水流均勻。利用液位差自吸式排泥，有浮渣刮集排除裝置和過載保護裝置 。

特點：

1.採用擺線針輪減速機與渦輪箱傳動 ，傳動扭矩大，穩定性好 ，

2.安裝方便，維護簡單，有扭矩保護 ，工作可靠，

3.排泥* ，規格齊全 。

構造及工作原理：
驅動裝置推動工作橋沿池平面旋轉，工作橋帶動刮泥槽旋轉，固定於泥槽上的排泥管在靜水壓力的作用下吸取池底污泥，通過泥量調節閥調節，進入排泥槽 ，排泥槽中的污泥流入中心泥缸中 ，排出池外；也可通過虹吸作用將泥從排泥槽吸入中心泥缸中。驅動裝置可設扭矩保護裝置，工作更加安全。

設備主要特點
1、跨度10m以下的刮泥機可採用集中驅動形式，跨度10m以上的刮泥機可採用兩端驅動形式，兩側滾輪傳動同步 ，運行平穩 ；
2 、水上行車採用鋼輪行走 ，水下刮板採用橡膠輪行走；
3、撇渣與刮泥為反向工作 ；
4、設備操作簡便 ，可直接就地/遠程控制設備的運行 。

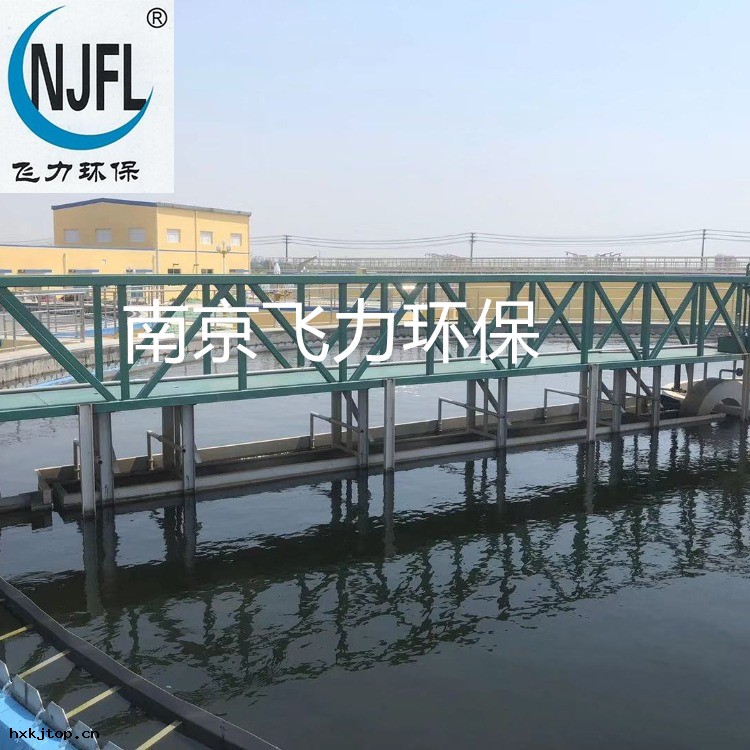

XZXG型中心傳動刮泥機

外形示意圖：

中心傳動濃縮(刮泥)機主要有減速驅動機構 、傳動立軸、刮臂 、濃縮柵條及集泥槽刮板等部件組成
。整台濃縮機的荷載都作用在固定橫跨池徑的工作橋中心 。
