南京飛力環保循環罐槳式攪拌器

攪拌機驅動裝置安裝在反應池的頂部
，電動機和減速機間採用法蘭連接，以便於安裝和維護。

電機為戶外型，絕緣等級F，防護等級為IP55 。

（1）減速機

1.每台攪拌機配備一台減速機 ，減速機採用K-H-V行星傳動原理以及短輻擺線齒形相結合的新穎傳動機械，此減速機具有強大的承載能力 ，高減速比，高傳動效率， 小的體積 ，極低的噪音以及較長的使用壽命。在 的運行範圍內 ，減速機能連續運行 。

2.減速機所有的傳動部件都經過嚴格處理，精密加工，研磨，接觸和潤滑良好，運行平穩 ，噪音低，輸出軸和輸入軸均無附加的軸向力 ，使用壽命長 。

3．電動機、擺線輪和所有軸承的更換及加油系統的維修方便，減速機上安有起重吊耳 。

4．所有支撐軸承都為抗磨損球形或圓柱型軸承 。減速機中所有抗磨軸承的使用壽命達到50
,000小時以上。

5．露在減速機外部的軸承用油脂潤滑 ，安裝時用油脂調整、密封 。其它軸承和擺線輪採用油杯連續濺噴潤滑 ，或油泵連續潤滑 。

6．減速機有防滲油裝置 ，並用油尺控制正常的油位。

7．為承擔傳動軸及葉輪的重量，防止運行時由於荷載作用導致的軸傾斜，以及防止當攪拌機運行時齒輪不對中，減速機的輸出軸具有足夠的尺寸和剛度。

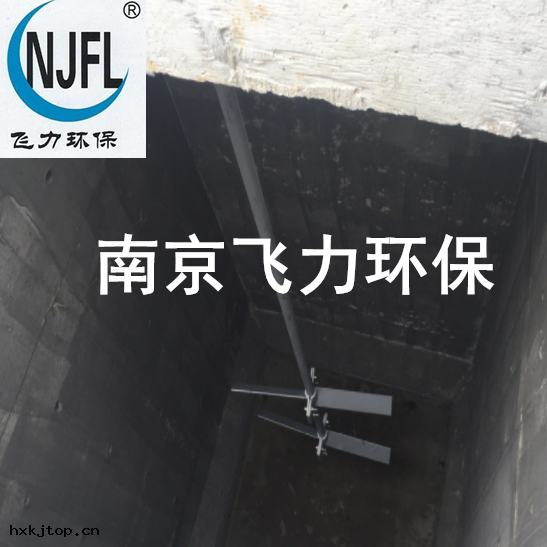

（2）漿式攪拌機傳動軸

1． 傳動軸用碳鋼管製成。製成後進行退火處理，槳式攪拌機傳動軸為懸臂軸 ，不採用底部固定軸承 。軸表面無缺損雜質，以消除它對軸的疲勞強度和耐腐蝕性的影響。軸的線性、垂直度以及精確度准確 ，每米軸長， 大允許偏差為1mm。

2．動軸的葉輪槽在設計上應考慮葉輪的上下移動， 小間距為150mm，葉輪的移動不影響其它裝置 。

3．攪拌機軸用不鏽鋼D型夾殼聯軸器與輸出軸連接，連接充分對中。

4．傳動軸的設計不設穩定器，其運行速度限定在*調和振動頻率的65％以內 。對臨界速度、扭矩和彎力的計算都充分考慮槳葉和轉軸的質量和慣性。
