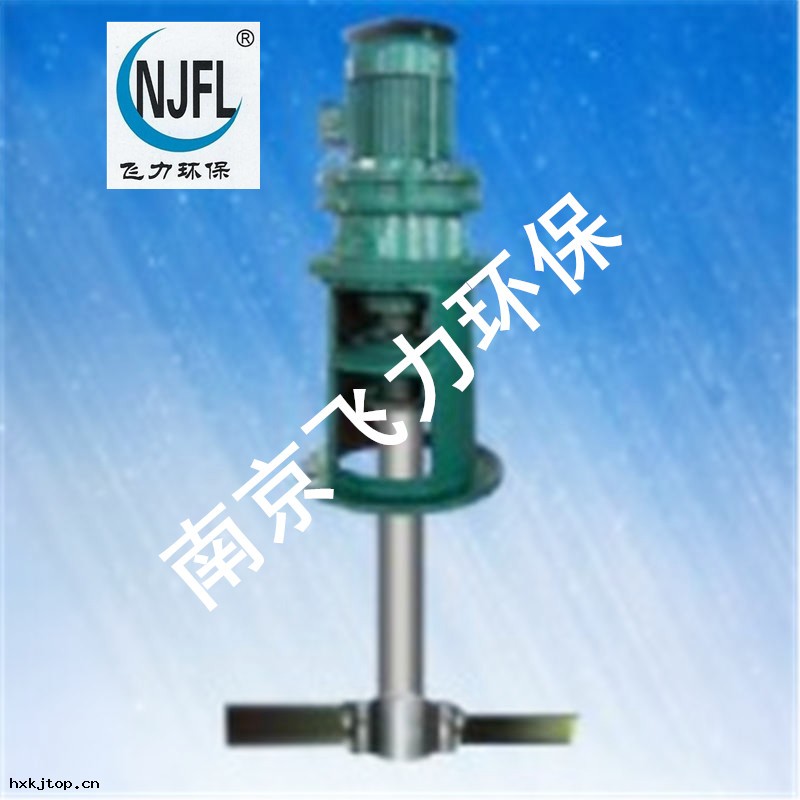

加藥槳式攪拌機傳動軸構造結構簡單 ，葉片用扁鋼製成 ，焊接或用螺栓固定在輪轂上 ，葉片數是2 、3或4片，葉片形式可分為平直葉和折葉氏兩種 ，即根據葉片的形狀特點不同可分為平槳式攪拌器和斜槳式攪拌器 。平槳式攪拌器產生的是徑向力，斜槳式攪拌器產生的是軸向力 ，槳式攪拌器適用於低黏度的液體，懸浮液及溶解液攪拌。

 加藥槳式攪拌機傳動軸構造產品特點及構造

A． 傳動軸用碳鋼管製成。製成後進行退火處理 ，槳式攪拌機傳動軸為懸臂軸 ，不採用底部固定軸承。軸表面無缺損雜質，以它對軸的疲勞強度和耐腐蝕性的影響 。軸的線性 、垂直度以及精 確度准確，每米軸長，大允許偏差為1mm 。

B． 動軸的葉輪槽在設計上應考慮葉輪的上下移動，小間距為150mm，葉輪的移動不影響其它裝置。

C． 攪拌機軸用不鏽鋼D型夾殼聯軸器與輸出軸連接 ，連接充分對中。

D． 傳動軸的設計不設穩定器 ，其運行速度限定在第1調和振動頻率的65％以內。對臨界速度、扭矩和彎力的計算都充分考慮槳葉和轉軸的質量和慣性。

（3）槳葉葉片材質為碳鋼 。

漿式攪拌機驅動電機

A.電動機為臥式交流鼠籠感應電動機，其設計 、製造和出廠實驗都應符合相應標准，防滴漏型 ，380V、三相 、50HZ，輸出功率保證不超過電動機銘牌上所示功率 。

B.電動機在海拔3000m的高度運行，保證能滿足額定功率 。

C.電動機的功率能夠滿足攪拌機的特定需要。

（4）材質及防腐

攪拌機水下部件（軸及槳葉）採用碳鋼材質並z做防腐處理 。

漿式攪拌機附件：

主軸、攪拌葉片、驅動裝置及連接附件等。
